1.本實用新型涉及候車亭技術領域，具體為一種多功能候車亭。


背景技術：

2.候車亭上常安裝有太陽能電池板、公交卡自助充值系統和車輛進站語音播報系統等，太陽能電池板可對候車亭進行供電，乘車人員可使用公交卡自助充值系統對公交卡進行充值，在車輛進站時可自動識別進站車輛并進行語音播報，功能更加多樣，候車亭內安裝有長條形的座椅，供乘車人員乘坐等待進站車輛。
3.現有技術中，目前常見的多功能候車亭在使用時，候車亭內安裝有長條形的座椅，但座椅是固定的，無法折疊，在雨天時，長條形的座椅占用較大面積，使候車亭無法容納更多的乘車人員。


技術實現要素：

4.本實用新型提供了一種多功能候車亭，具備雨天時能夠容納更多乘車人員的優點，以解決現有技術中，目前常見的多功能候車亭在雨天時，長條形的座椅無法折疊，占用較大面積，使候車亭無法容納更多乘車人員的問題。
5.為實現雨天時能夠容納更多乘車人員的目的，本實用新型提供如下技術方案：一種多功能候車亭，包括候車亭本體，所述候車亭本體內壁的側面從上至下依次固定連接有固定塊和連接座，所述固定塊通過軸連接有連接桿，所述連接座內壁固定連接的固定軸表面活動套接有平板，所述平板的內部設置有止位機構，所述平板的頂部固定連接有座墊，所述平板的正面和背面均固定連接有圓軸，所述圓軸的表面活動套接有活動桿，所述活動桿遠離圓軸的一端固定連接有圓盤，所述圓盤位于平板的上方，所述圓盤表面靠近連接桿的一側與連接桿的表面活動連接，所述連接桿表面靠近圓盤的一側分別固定連接有轉軸和定位銷，所述圓盤活動套接在轉軸的表面，所述圓盤表面靠近連接桿的一側開設有定位槽，所述定位銷的表面與定位槽的內壁活動連接。
6.作為本實用新型的一種優選技術方案，所述圓盤的中心軸線與轉軸的中心軸線重合。
7.作為本實用新型的一種優選技術方案，所述定位槽為弧形槽，所述定位槽的圓心位于圓盤的中心軸線上。
8.作為本實用新型的一種優選技術方案，所述止位機構的數量為兩個，兩個所述止位機構以經過平板的中心豎直面為對稱平面對稱設置。
9.作為本實用新型的一種優選技術方案，所述止位機構包括止位桿、空腔、彈簧和卡槽，所述空腔開設在平板的內部，所述空腔的內壁與止位桿的表面活動連接，所述卡槽開設在固定軸的表面，所述止位桿的一端插接至卡槽的內部，所述止位桿的另一端與彈簧的一端固定連接，所述彈簧的另一端與空腔內壁遠離固定軸的一側固定連接。
10.作為本實用新型的一種優選技術方案，所述止位桿遠離彈簧的一端呈半球狀，所
述卡槽的形狀與止位桿的形狀相適配。
11.作為本實用新型的一種優選技術方案，所述空腔內壁遠離固定軸的一側開設有導向槽，所述止位桿靠近導向槽的一端固定連接有導向桿，所述導向槽的內壁與導向桿的表面活動連接，所述彈簧活動套接在導向桿的表面。
12.與現有技術相比，本實用新型提供了一種多功能候車亭，具備以下有益效果：
13.1、該多功能候車亭，通過設置連接座、止位機構、連接桿、活動桿和圓盤，在使用時，折疊時，向上翻轉平板，平板以連接座內壁的固定軸為軸向上翻轉，止位機構的止位桿與固定軸右側的卡槽分離，當平板轉動至豎直狀態后，止位桿在彈簧彈力作用下卡在固定軸頂部的卡槽中，將平板卡住，防止平板隨意轉動，連接桿通過圓盤與活動桿活動連接，平板向上翻轉時，連接桿和活動桿轉動，與平板同步進行折疊，通過對平板進行折疊，防止平板占用較大面積，達到了雨天時能夠容納更多乘車人員的效果，更貼合實際使用需求，以解決現有技術中，目前常見的多功能候車亭在雨天時，長條形的座椅無法折疊，占用較大面積，使候車亭無法容納更多乘車人員的問題。
14.2、該多功能候車亭，通過設置導向桿和導向槽，在使用時，止位桿移動時帶動導向桿沿著導向槽的內壁運動，導向桿對止位桿起到導向作用，防止止位桿運動時歪斜，使止位桿的運動更加平穩順暢。
附圖說明

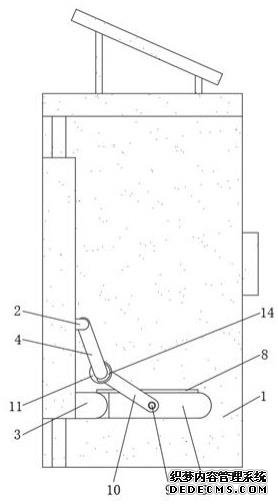

15.圖1為本實用新型的結構示意圖；
16.圖2為本實用新型的平板位置處正剖圖；
17.圖3為本實用新型的圓盤位置處正剖圖；
18.圖4為本實用新型的定位銷位置處左剖圖；
19.圖5為本實用新型的止位桿位置處俯視截面圖。
20.圖中：1、候車亭本體；2、固定塊；3、連接座；4、連接桿；5、固定軸；6、平板；7、止位機構；701、止位桿；702、空腔；703、彈簧；704、卡槽；8、座墊；9、圓軸；10、活動桿；11、圓盤；12、轉軸；13、定位銷；14、定位槽；15、導向槽；16、導向桿。
具體實施方式
21.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
22.請參閱圖1
?
5，本實用新型公開了一種多功能候車亭，包括候車亭本體1，候車亭本體1內壁的側面從上至下依次固定連接有固定塊2和連接座3，固定塊2的數量為兩個，固定塊2通過軸連接有連接桿4，兩個連接桿4分別活動套接在兩個固定塊2相對面固定連接的兩個軸上，連接座3內壁固定連接的固定軸5表面活動套接有平板6，平板6轉動時以固定軸5為軸轉動，平板6的內部設置有止位機構7，止位機構7將平板6卡住，防止平板6隨意轉動，平板6的頂部固定連接有座墊8，平板6的正面和背面均固定連接有圓軸9，活動桿10通過圓軸9與平板6活動連接，圓軸9的表面活動套接有活動桿10，活動桿10遠離圓軸9的一端固定連接有
圓盤11，圓盤11位于平板6的上方，圓盤11表面靠近連接桿4的一側與連接桿4的表面活動連接，連接桿4表面靠近圓盤11的一側分別固定連接有轉軸12和定位銷13，圓盤11固定在活動桿10上，圓盤11通過轉軸12與連接桿4活動連接，從而使活動桿10與連接桿4活動連接，圓盤11活動套接在轉軸12的表面，圓盤11表面靠近連接桿4的一側開設有定位槽14，定位銷13的表面與定位槽14的內壁活動連接。
23.具體的，圓盤11的中心軸線與轉軸12的中心軸線重合。
24.本實施方案中，圓盤11通過轉軸12與連接桿4活動連接，使平板6向上翻轉時，連接桿4和活動桿10在轉軸12位置進行折疊。
25.具體的，定位槽14為弧形槽，定位槽14的圓心位于圓盤11的中心軸線上。
26.本實施方案中，防止圓盤11位置轉動時被定位銷13卡住。
27.具體的，止位機構7的數量為兩個，兩個止位機構7以經過平板6的中心豎直面為對稱平面對稱設置。
28.本實施方案中，兩個止位機構7共同將平板6卡住，從而有效防止平板6隨意轉動。
29.具體的，止位機構7包括止位桿701、空腔702、彈簧703和卡槽704，空腔702開設在平板6的內部，空腔702的內壁與止位桿701的表面活動連接，卡槽704開設在固定軸5的表面，止位桿701的一端插接至卡槽704的內部，止位桿701的另一端與彈簧703的一端固定連接，彈簧703的另一端與空腔702內壁遠離固定軸5的一側固定連接。
30.本實施方案中，同一止位桿701位置卡槽704的數量為兩個，分別位于固定軸5的頂部和右側位置，止位桿701在彈簧703彈力作用下卡在卡槽704中，將平板6卡住，防止平板6隨意轉動。
31.具體的，止位桿701遠離彈簧703的一端呈半球狀，卡槽704的形狀與止位桿701的形狀相適配。
32.本實施方案中，防止止位桿701插入卡槽704中后平板6無法轉動。
33.具體的，空腔702內壁遠離固定軸5的一側開設有導向槽15，止位桿701靠近導向槽15的一端固定連接有導向桿16，導向槽15的內壁與導向桿16的表面活動連接，彈簧703活動套接在導向桿16的表面。
34.本實施方案中，止位桿701移動時帶動導向桿16沿著導向槽15的內壁運動，導向桿16對止位桿701起到導向作用，防止止位桿701運動時歪斜，使止位桿701的運動更加平穩順暢。
35.本實用新型的工作原理及使用流程：在使用時，折疊時，向上翻轉平板6，平板6以連接座3內壁的固定軸5為軸向上翻轉，固定軸5右側卡槽704內壁的曲面擠壓止位桿701的曲面，使止位桿701沿著空腔702的內壁擠壓彈簧703，彈簧703處于壓縮狀態，當平板6轉動至豎直狀態后，止位桿701在彈簧703彈力作用下卡在固定軸5頂部的卡槽704中，將平板6卡住，防止平板6隨意轉動，連接桿4通過轉軸12與圓盤11活動連接，連接桿4的頂部通過軸與固定塊2活動連接，圓盤11固定在活動桿10上，活動桿10通過圓軸9與平板6活動連接，平板6向上翻轉時通過圓軸9帶動連接桿4和圓盤11分別以圓軸9和轉軸12為軸轉動，轉動至一定角度后通過圓盤11帶動活動桿10以固定塊2上的軸為軸轉動，實現連接桿4和活動桿10與平板6的同步折疊，通過對平板6進行折疊，防止平板6占用較大面積，雨天時能夠容納更多乘車人員，更貼合實際使用需求，需將平板6打開乘坐時，向下翻轉平板6，平板6帶動止位桿
701與固定軸5頂部的卡槽704分離，當平板6轉動至水平狀態后，止位桿701對正固定軸5右側的卡槽704，止位桿701在彈簧703彈力作用下卡在固定軸5右側的卡槽704中，平板6向下翻轉時通過圓軸9帶動活動桿10和圓盤11分別以圓軸9和轉軸12為軸反向轉動，活動桿10通過圓盤11帶動連接桿4以固定塊2上的軸為軸反向轉動，當定位銷13與定位槽14一側的內壁貼合后，定位銷13將圓盤11卡住，防止轉軸12位置繼續轉動，此時平板6處于水平狀態，連接桿4、圓盤11和活動桿10將平板6拉住，防止平板6向下轉動角度過大影響乘車人員乘坐。
36.綜上所述，該多功能候車亭，通過設置連接座3、止位機構7、連接桿4、活動桿10和圓盤11，以解決現有技術中，目前常見的多功能候車亭在雨天時，長條形的座椅無法折疊，占用較大面積，使候車亭無法容納更多乘車人員的問題。
37.需要說明的是，在本文中，諸如術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個
……”
限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。
38.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
